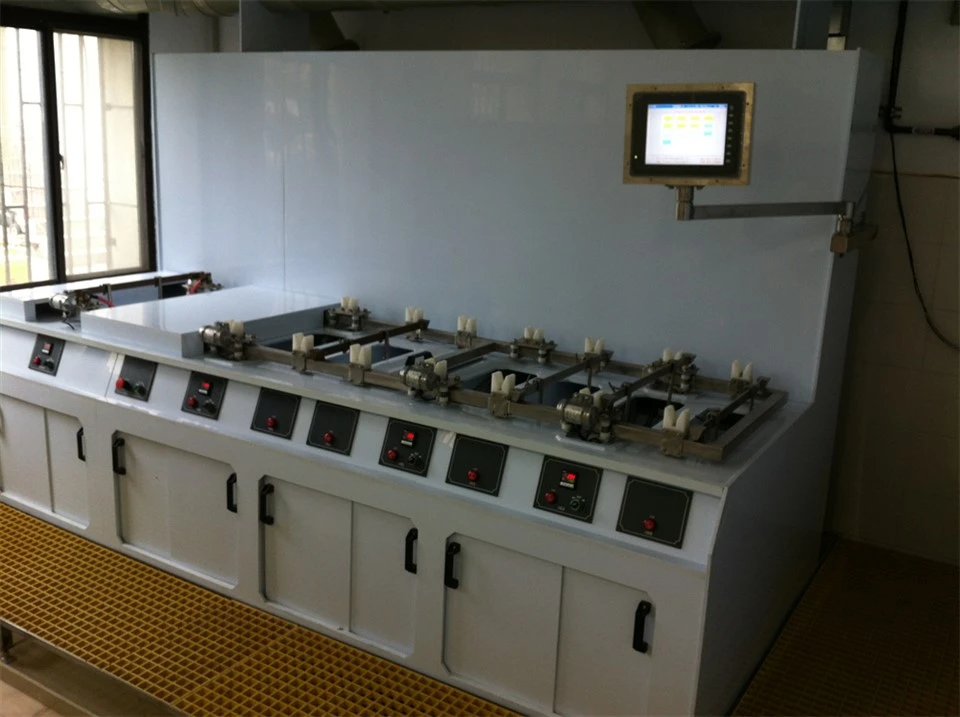

Equipamento de revestimento de cobre eletrolítico
Equipamento de revestimento de cobre não eletrolítico (série JYC-ELC-)
Desenvolvido para metalização-de furo e revestimento de PCB em plásticos
PCB através de-paredes perfuradas, peças plásticas para revestimento e revestimentos decorativos. Essas aplicações precisam de uma camada condutora antes da galvanoplastia. Nosso equipamento de revestimento de cobre eletrolítico fornece isso. O processo deposita uma fina camada de cobre sem corrente elétrica. A espessura é normalmente de 0,5 a 1,5 mícron para aplicações de PCB. Para peças plásticas, a espessura varia de 1 a 3 mícrons. A camada de cobre é densa e uniforme. Proporciona excelente adesão tanto às paredes dos furos quanto às superfícies plásticas. Este processo é a base para todo o revestimento eletrolítico de cobre subsequente. Atende IPC-6012 para fabricação de PCB. Nossa linha de cobre eletroless SAP para o Instituto de Microeletrônica de Pequim estava 10 anos à frente de seus pares nacionais.
Materiais e Construção para Estabilidade Química
O banho de cobre sem eletrólito é sensível à contaminação. Usamos tanques PP de alta-pureza e bombas-resistentes à corrosão. A temperatura é controlada entre 30 e 45 graus dependendo da formulação do banho. A filtragem é contínua com precisão de 1 mícron. Incluímos reposição automática de sal de cobre, agente redutor e estabilizantes. Monitores online rastreiam a concentração de cobre, pH e gravidade específica. O sistema ajusta a dosagem automaticamente para manter taxas de deposição estáveis.
Três vantagens principais
Primeiro, a cobertura da parede do furo está completa.
Nossa química de banho tem excelente poder de arremesso. Mesmo em furos com-aspecto-alto, a camada de cobre cobre toda a parede do furo. Não há vazios ou descontinuidades. Isso garante conexões elétricas confiáveis.
Em segundo lugar, a adesão aos plásticos é forte.
Para aplicações de revestimento plástico, a camada de cobre sem eletrólito adere bem à superfície plástica gravada. A resistência ao descascamento excede 1,5 N/cm. Isto é verificado pelos testes ASTM B533.
Terceiro, a estabilidade do banho é excepcional.
Nosso sistema estabilizador evita a decomposição espontânea do banho. A vida útil do banho se estende por mais de 6 meses com manutenção adequada. Os custos operacionais são mais baixos.
O que os compradores costumam perguntar
Os compradores nos perguntam: "Os clientes de PCB precisam de uma cobertura consistente de paredes perfuradas. Como você garante isso?" Fornecemos análise e reposição automáticas. A composição do banho permanece dentro de tolerâncias rigorosas. Testes de cupom e análise-de seção transversal verificam a cobertura da parede do furo em tempo real. Nossas linhas de cobre sem eletricidade foram comprovadas na produção de PCBs em alto-volume por muitos anos.
Especificações Técnicas
|
Parâmetro |
Especificação |
|
Espessura da camada de cobre (PCB) |
0.5 – 1.5 µm |
|
Espessura da camada de cobre (plásticos) |
1 – 3 µm |
|
Temperatura do banho |
30 – 45 graus |
|
Precisão de Filtragem |
1 µm |
|
Adesão ao Plástico |
Maior ou igual a 1,5 N/cm |
|
Padrões Aplicáveis |
IPC-6012, ASTM B533 |
